Hệ thống thủy lực là gì? Nguyên lý hoạt động

Hệ thống thủy lực là một trong những công nghệ truyền động quan trọng, được ứng dụng rộng rãi trong ngành cơ khí, sản xuất và tự động hóa. Nhờ khả năng truyền tải lực mạnh mẽ, chính xác và dễ điều khiển, hệ thống này đóng vai trò then chốt trong hoạt động của nhiều loại máy móc như xe nâng, máy ép, cầu nâng… Bài viết dưới đây, DSP VINA sẽ giúp bạn hiểu rõ hệ thống thủy lực là gì, nguyên lý hoạt động ra sao, cấu tạo gồm những gì và làm thế nào để tối ưu hiệu quả vận hành thông qua lựa chọn dầu thủy lực phù hợp.

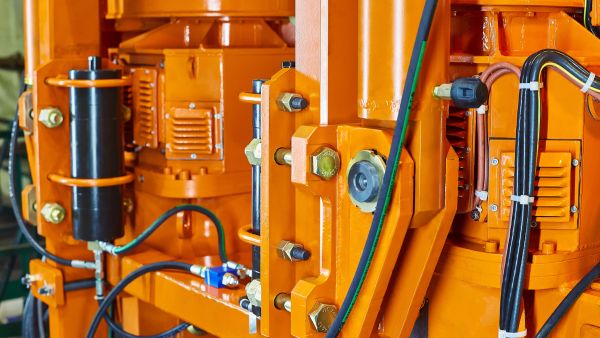

Hệ thống thủy lực là gì?

Hệ thống thủy lực là một hệ thống truyền động sử dụng chất lỏng thường là dầu thủy lực để truyền tải năng lượng. Thay vì dùng cơ cấu cơ khí hay điện, hệ thống này tận dụng áp suất của chất lỏng để vận hành các thiết bị chấp hành như xy lanh, mô tơ thủy lực, giúp thực hiện các chuyển động nâng, hạ, ép, kéo… với lực lớn và độ chính xác cao.

Nhờ khả năng truyền tải lực mạnh mẽ, hệ thống thủy lực được ứng dụng rộng rãi trong nhiều lĩnh vực như:

  • Công nghiệp sản xuất: máy ép, dây chuyền tự động, máy dập khuôn
  • Cơ giới hóa: xe nâng, máy xúc, máy đào, xe ben
  • Kết cấu xây dựng: thang máy, cầu nâng, sàn nâng, giàn khoan
  • Nông nghiệp và hàng hải: máy kéo, tàu thủy, thiết bị cẩu hàng

Không chỉ giúp nâng cao hiệu suất làm việc, hệ thống thủy lực còn góp phần giảm tải sức người, tự động hóa quy trình và tăng tính an toàn cho vận hành. Chính vì vậy, nó đóng vai trò thiết yếu trong ngành cơ khí chế tạo, sản xuất công nghiệp và các lĩnh vực cần điều khiển thiết bị nặng.

dspvina-he-thong-thuy-luc-la-gi-1

Cấu tạo cơ bản của hệ thống thủy lực

Một hệ thống thủy lực hoàn chỉnh bao gồm nhiều bộ phận phối hợp chặt chẽ với nhau để tạo ra lực và chuyển động. Dưới đây là các thành phần chính không thể thiếu trong bất kỳ hệ thống thủy lực nào:

Bơm thủy lực (Hydraulic Pump)

Bơm thủy lực có nhiệm vụ hút dầu từ bình chứa và tạo áp suất để đẩy dòng chất lỏng vào hệ thống. Đây là nguồn năng lượng chính, giúp biến đổi cơ năng (từ động cơ điện hoặc động cơ đốt trong) thành năng lượng thủy lực. Một số loại bơm phổ biến gồm: bơm bánh răng, bơm piston, bơm cánh gạt.

Van điều khiển (Hydraulic Valve)

Van điều khiển có nhiệm vụ kiểm soát hướng đi, lưu lượng và áp suất của dầu trong hệ thống. Tùy vào chức năng, van có thể chia thành:

  • Van điều khiển hướng (van điện từ, van gạt)
  • Van điều áp (giữ ổn định áp suất)
  • Van tiết lưu (điều chỉnh tốc độ)

Đường ống dẫn thủy lực

Hệ thống ống và ống mềm thủy lực được dùng để dẫn dòng chất lỏng từ bộ phận này sang bộ phận khác. Vật liệu ống phải có khả năng chịu áp cao và nhiệt độ khắc nghiệt. Đường ống phải được thiết kế hợp lý để hạn chế tổn thất áp suất và rò rỉ dầu.

Xy lanh thủy lực / Mô tơ thủy lực

Đây là bộ phận chấp hành, nơi năng lượng thủy lực được chuyển thành cơ năng (chuyển động).

  • Xy lanh thủy lực: tạo ra chuyển động tịnh tiến (thẳng) dùng cho nâng hạ, ép, kéo đẩy.
  • Mô tơ thủy lực: tạo ra chuyển động quay, thường dùng trong băng chuyền, máy đào, máy công trình.

Bình chứa dầu thủy lực

Bình chứa có chức năng lưu trữ dầu thủy lực, làm mát dầu, tách bọt khí và lắng cặn. Thiết kế bình chứa phải đảm bảo thể tích phù hợp với công suất hệ thống và có các bộ lọc đi kèm để giữ dầu luôn sạch.

Dầu thủy lực (Hydraulic Oil)

Dầu thủy lực là môi chất truyền năng lượng trong hệ thống. Loại dầu phù hợp phải có độ nhớt ổn định, khả năng chống mài mòn, tản nhiệt tốt và tương thích với vật liệu trong hệ thống. Việc lựa chọn đúng loại dầu thủy lực quyết định đến độ bền và hiệu suất của toàn bộ hệ thống.

dspvina-he-thong-thuy-luc-la-gi-2

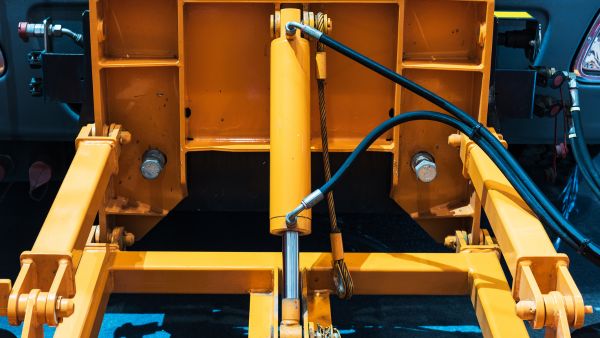

Nguyên lý hoạt động của hệ thống thủy lực

Hệ thống thủy lực hoạt động dựa trên nguyên lý Pascal – một định luật vật lý cơ bản trong thủy lực học. Theo nguyên lý này, áp suất được truyền đồng đều theo mọi hướng trong chất lỏng kín, và nó tác động như nhau lên mọi điểm trong hệ thống.

Nguyên lý Pascal và ứng dụng trong hệ thống thủy lực

Nguyên lý Pascal được phát biểu như sau:

“Trong một chất lỏng không chịu nén được và được đặt trong một hệ kín, nếu có một áp lực tác động tại một điểm thì áp lực đó sẽ được truyền nguyên vẹn đến tất cả các điểm khác của chất lỏng.”

Trong hệ thống thủy lực, điều này có nghĩa là khi bơm tạo ra áp suất tại một đầu, áp lực đó sẽ được truyền đi toàn bộ hệ thống thông qua dầu thủy lực và tác động lên cơ cấu chấp hành (xy lanh hoặc mô tơ) để tạo ra lực hoặc chuyển động mong muốn.

dspvina-he-thong-thuy-luc-la-gi-3

Quy trình hoạt động từng bước của hệ thống thủy lực

Bơm hút nén dầu thủy lực

  • Động cơ (thường là điện) truyền lực quay cho bơm thủy lực.
  • Bơm hút dầu từ bình chứa và nén dầu đến áp suất cao, tạo ra dòng chảy có năng lượng.

Dẫn truyền qua van và đường ống

  • Dầu thủy lực được dẫn qua hệ thống van điều khiển để điều chỉnh hướng, lưu lượng và áp suất.
  • Hệ thống ống dẫn giúp dẫn dầu đến đúng vị trí trong hệ thống, đảm bảo không rò rỉ và tổn thất áp suất tối thiểu.

Dẫn động cơ cấu chấp hành

  • Dầu áp suất cao được đưa đến xy lanh thủy lực (tạo chuyển động tịnh tiến) hoặc mô tơ thủy lực (tạo chuyển động quay).
  • Sau khi thực hiện công việc, dầu được hồi trở lại bình chứa để tiếp tục chu trình mới.

Nhờ nguyên lý hoạt động đơn giản nhưng hiệu quả này, hệ thống thủy lực có thể truyền tải lực lớn một cách linh hoạt, chính xác và đáng tin cậy, ngay cả trong những điều kiện làm việc khắc nghiệt như: máy móc công trình, nhà máy sản xuất, dây chuyền ép – dập – nâng – hạ.

dspvina-he-thong-thuy-luc-la-gi-4

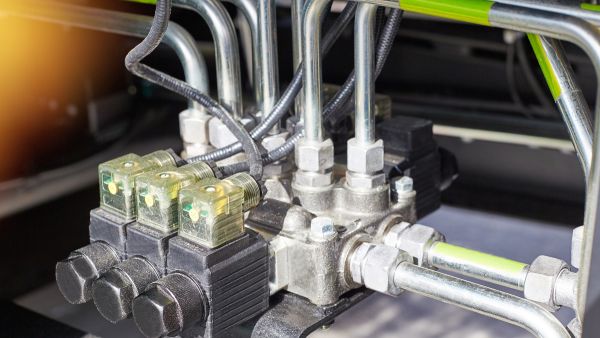

Ưu nhược điểm của hệ thống thủy lực

Trước khi quyết định đầu tư hoặc ứng dụng một hệ thống thủy lực vào sản xuất, việc hiểu rõ những lợi ích và hạn chế của hệ thống là điều rất quan trọng. Dưới đây là tổng hợp các ưu điểm và nhược điểm thường gặp.

Ưu điểm của hệ thống thủy lực

  • Truyền tải lực lớn, chính xác: Hệ thống thủy lực có khả năng tạo ra lực rất lớn dù chỉ với kích thước thiết bị nhỏ. Đây là lý do tại sao hệ thống này thường được dùng trong các máy ép, máy nâng, hoặc thiết bị công nghiệp nặng. Đặc biệt, lực được truyền đi mượt mà và chính xác, đáp ứng yêu cầu khắt khe trong điều khiển.
  • Dễ điều khiển và tự động hóa: Hệ thống thủy lực cho phép điều chỉnh lực, tốc độ, hướng chuyển động một cách linh hoạt thông qua hệ thống van. Với sự hỗ trợ của cảm biến và bộ điều khiển, việc tự động hóa dây chuyền sản xuất trở nên đơn giản và hiệu quả hơn.
  • Kết cấu gọn gàng, hiệu suất cao: So với các cơ cấu truyền động cơ khí, hệ thống thủy lực ít tốn không gian, có thể bố trí linh hoạt trong các thiết kế máy móc hiện đại. Ngoài ra, việc sử dụng dầu làm môi chất truyền động giúp giảm ma sát, nâng cao hiệu suất vận hành.

dspvina-he-thong-thuy-luc-la-gi-5

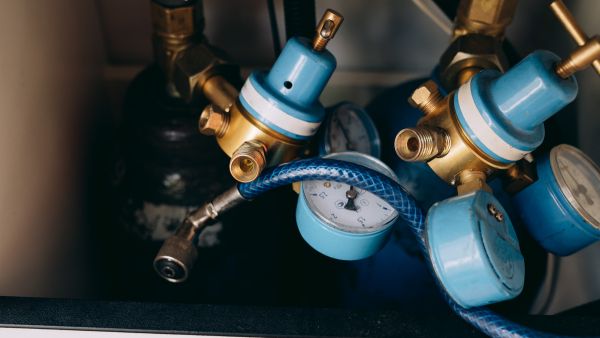

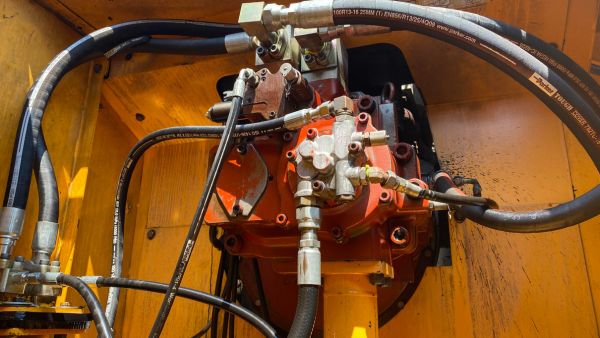

Nhược điểm của hệ thống thủy lực

  • Dễ rò rỉ dầu ảnh hưởng đến môi trường: Một trong những hạn chế lớn nhất của hệ thống thủy lực là nguy cơ rò rỉ dầu, gây mất áp suất, giảm hiệu quả làm việc và tiềm ẩn nguy cơ cháy nổ hoặc ô nhiễm môi trường. Nếu không được kiểm tra thường xuyên, hệ thống có thể trở thành mối đe dọa về an toàn.
  • Chi phí bảo trì cao nếu không kiểm soát tốt: Do hoạt động ở áp suất cao và môi trường khắc nghiệt, các linh kiện như van, phớt, ống dẫn thường xuyên bị mài mòn, cần thay thế định kỳ. Nếu không bảo trì đúng cách, chi phí sửa chữa và downtime sẽ ảnh hưởng lớn đến hiệu quả sản xuất.
  • Yêu cầu kỹ thuật vận hành cao: Người vận hành hệ thống thủy lực cần có kiến thức chuyên môn và kinh nghiệm thực tế để đọc hiểu sơ đồ mạch, điều chỉnh áp suất, xử lý sự cố. Việc thiếu kỹ năng có thể dẫn đến hỏng hóc thiết bị hoặc gây mất an toàn lao động.

dspvina-he-thong-thuy-luc-la-gi-6

Ứng dụng của hệ thống thủy lực trong thực tế

Nhờ khả năng truyền tải lực mạnh mẽ, điều khiển linh hoạt và vận hành chính xác, hệ thống thủy lực được ứng dụng rộng rãi trong hầu hết các lĩnh vực công nghiệp và đời sống hiện đại. Dưới đây là những ứng dụng phổ biến nhất:

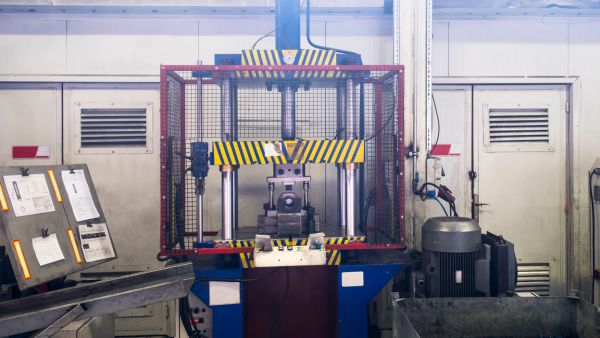

Trong máy ép và thiết bị công nghiệp nặng

Hệ thống thủy lực là “trái tim” của các loại máy ép thủy lực, máy dập khuôn, máy uốn kim loại… nhờ khả năng tạo ra lực ép rất lớn trong không gian nhỏ. Một số ứng dụng tiêu biểu:

  • Máy ép phế liệu, ép giấy, ép nhựa
  • Máy ép thủy lực trong ngành luyện kim, gia công cơ khí
  • Thiết bị tạo hình kim loại bằng lực ép

Nhờ hệ thống này, quá trình gia công trở nên chính xác, ổn định và tiết kiệm sức lao động.

dspvina-he-thong-thuy-luc-la-gi-9

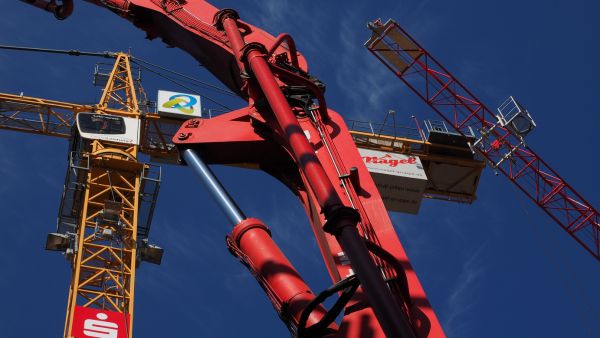

Trên các phương tiện xe cơ giới: xe nâng, máy đào, xe công trình

Các dòng xe chuyên dụng như:

  • Xe nâng, xe xúc lật, máy đào, xe ben, xe ủi
  • Xe cứu hộ, xe cẩu, xe nâng người

đều sử dụng hệ thống thủy lực để nâng – hạ, di chuyển, quay – ép các bộ phận quan trọng. Nhờ vào thủy lực, các xe này hoạt động mạnh mẽ nhưng vẫn đảm bảo tính chính xác và độ an toàn cao.

dspvina-he-thong-thuy-luc-la-gi-10

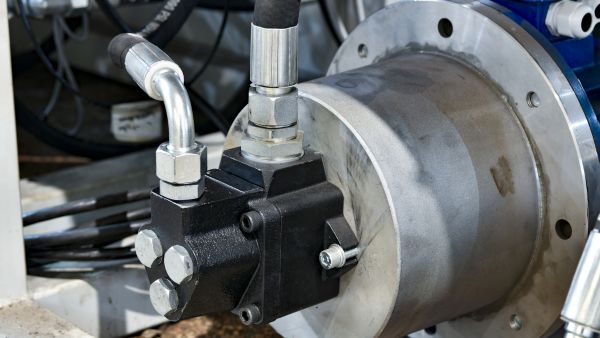

Trong dây chuyền sản xuất tự động

Tại các nhà máy hiện đại, dây chuyền sản xuất tự động ngày càng sử dụng nhiều hệ thống thủy lực để:

  • Điều khiển xi lanh đóng mở, đẩy – kẹp vật liệu
  • Vận hành băng chuyền nặng, robot công nghiệp
  • Tạo chuyển động đều, nhịp nhàng theo lập trình

So với khí nén, thủy lực có lực ổn định hơn, tốc độ điều khiển linh hoạt và độ chính xác cao, rất phù hợp với các dây chuyền yêu cầu kỹ thuật nghiêm ngặt.

dspvina-he-thong-thuy-luc-la-gi-11

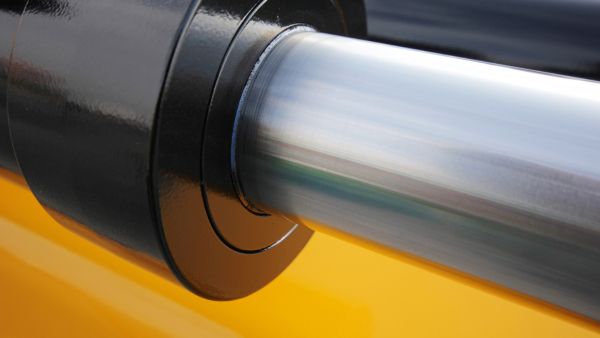

Trong các thiết bị nâng: cầu nâng, bệ nâng, sàn nâng

Một số thiết bị sử dụng hệ thống thủy lực nổi bật trong lĩnh vực vận chuyển và bảo trì:

  • Cầu nâng xe ô tô tại garage sửa xe
  • Bệ nâng hàng hóa trong kho bãi, siêu thị, cảng
  • Thang máy thủy lực, sàn nâng tự động

Những thiết bị này yêu cầu chuyển động êm, tải trọng lớn và độ tin cậy cao, điều mà hệ thống thủy lực đáp ứng rất tốt.

dspvina-he-thong-thuy-luc-la-gi-12

Dầu thủy lực và vai trò quan trọng trong hệ thống

Trong bất kỳ hệ thống thủy lực nào, dầu thủy lực đóng vai trò trung tâm – là môi chất truyền tải năng lượng, đồng thời còn thực hiện các chức năng như bôi trơn, làm mát và chống ăn mòn. Chất lượng và tính chất của dầu ảnh hưởng trực tiếp đến hiệu suất, độ bền và độ ổn định của toàn bộ hệ thống.

Các loại dầu thủy lực phổ biến hiện nay

Trên thị trường hiện có nhiều loại dầu thủy lực khác nhau, được phân loại theo gốc dầu và đặc tính sử dụng. Một số loại phổ biến gồm:

  • Dầu thủy lực gốc khoáng (mineral oil): Loại phổ biến nhất, có giá thành thấp, dùng trong các hệ thống thông thường.
  • Dầu thủy lực chống cháy: Sử dụng cho môi trường có nguy cơ cháy nổ cao như luyện kim, lò hơi.
  • Dầu thủy lực gốc tổng hợp (synthetic): Hiệu suất cao, khả năng chịu nhiệt và chống oxy hóa tốt hơn thường dùng trong hệ thống làm việc liên tục, tải trọng lớn.

Ngoài ra, dầu còn được phân loại theo tiêu chuẩn ISO VG (độ nhớt), ví dụ: ISO VG 32, 46, 68… phù hợp với từng loại máy móc, nhiệt độ môi trường và yêu cầu tải trọng.

Có thể bạn quan tâm: Dầu thủy lực là gì? Loại nào chất lượng

dspvina-he-thong-thuy-luc-la-gi-7
dspvina-he-thong-thuy-luc-la-gi-7

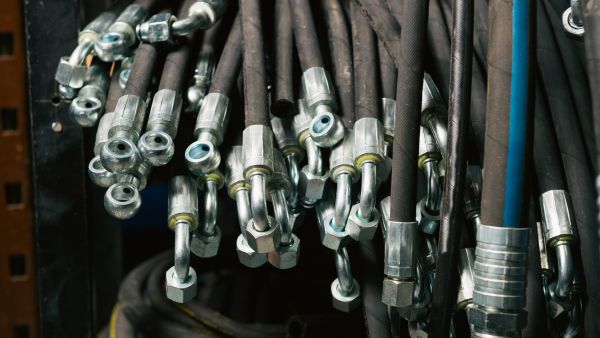

Tác động của dầu đến hiệu suất và tuổi thọ thiết bị

Dầu thủy lực ảnh hưởng trực tiếp đến hiệu quả vận hành và độ bền của hệ thống thủy lực. Một loại dầu kém chất lượng hoặc không đúng tiêu chuẩn có thể gây ra nhiều vấn đề như:

  • Giảm hiệu suất truyền lực do độ nhớt không ổn định
  • Tăng mài mòn bề mặt chi tiết do bôi trơn kém
  • Làm nóng nhanh hệ thống, gây cháy phớt, rò rỉ dầu
  • Tăng nguy cơ hỏng hóc van, bơm và xi lanh

Ngược lại, dầu đạt chuẩn và được thay đúng định kỳ sẽ giúp:

  • Hệ thống vận hành êm ái, chính xác
  • Giảm chi phí bảo trì, sửa chữa
  • Kéo dài tuổi thọ cho toàn bộ thiết bị
dspvina-he-thong-thuy-luc-la-gi-8
dspvina-he-thong-thuy-luc-la-gi-8

Lưu ý khi lựa chọn dầu thủy lực phù hợp

Khi chọn dầu cho hệ thống thủy lực, cần cân nhắc các yếu tố sau:

  • Độ nhớt phù hợp với điều kiện làm việc (nhiệt độ, tải trọng, tốc độ vận hành)
  • Khả năng chống mài mòn, chống tạo bọt và ổn định oxy hóa
  • Tương thích với vật liệu gioăng phớt trong hệ thống
  • Đáp ứng tiêu chuẩn kỹ thuật của nhà sản xuất máy móc
  • Lựa chọn thương hiệu uy tín và thay dầu định kỳ

Tóm lại, dầu thủy lực không chỉ là “máu” của hệ thống thủy lực mà còn là yếu tố quyết định đến sự ổn định và hiệu quả sản xuất. Một lựa chọn đúng ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí và rủi ro trong vận hành.

Có thể bạn quan tâm: Dầu thủy lực VBC của Buhmwoo

Các lỗi thường gặp trong hệ thống thủy lực và cách khắc phục

Trong quá trình vận hành, hệ thống thủy lực có thể gặp phải nhiều sự cố ảnh hưởng đến hiệu suất và độ bền của thiết bị. Việc nhận biết sớm các dấu hiệu và xử lý đúng cách sẽ giúp giảm thời gian ngừng máy và chi phí sửa chữa.

Rò rỉ dầu – nguyên nhân và cách xử lý

Hiện tượng: Có vết dầu loang tại các khớp nối, xy lanh, van hoặc trên sàn nhà máy.

Nguyên nhân thường gặp:

  • Gioăng, phớt bị mòn, chai cứng hoặc hỏng
  • Lắp đặt không đúng kỹ thuật, siết không đều
  • Áp suất hệ thống vượt mức cho phép
  • Ống dẫn, khớp nối bị nứt, hư hỏng

Cách khắc phục:

  • Kiểm tra và thay thế gioăng, phớt định kỳ
  • Siết lại các khớp nối đúng lực siết kỹ thuật
  • Kiểm tra van an toàn và điều chỉnh áp suất hợp lý
  • Sử dụng phụ kiện, ống dẫn chất lượng cao, đúng chuẩn

Áp suất yếu – hệ thống hoạt động kém hiệu quả

Hiện tượng: Thiết bị vận hành chậm, lực yếu, không đạt hiệu suất như thiết kế.

Nguyên nhân có thể đến từ:

  • Bơm thủy lực bị mòn, giảm hiệu suất
  • Van điều áp bị rò rỉ hoặc chỉnh sai
  • Dầu bị loãng, nhiễm nước hoặc tạp chất
  • Có rò rỉ trong hệ thống gây mất áp

Cách xử lý:

  • Đo áp suất tại các điểm để xác định vị trí suy hao
    Vệ sinh, sửa chữa hoặc thay mới bơm nếu cần
  • Kiểm tra tình trạng dầu thủy lực và thay thế nếu cần
  • Khắc phục rò rỉ, thay mới van hỏng

Xi Lanh hoạt động không đều, giật hoặc rung

Hiện tượng: Xi lanh chạy giật cục, không mượt, không đồng đều giữa các chu trình.

Nguyên nhân có thể là:

  • Có bọt khí hoặc khí lọt vào hệ thống
  • Dầu bị nhiễm bẩn, tạo cặn làm kẹt xy lanh
  • Bề mặt ty xy lanh bị xước hoặc gioăng bị rách

Giải pháp:

  • Xả khí khỏi hệ thống bằng van thoát khí
  • Thay dầu và lọc sạch hệ thống định kỳ
  • Kiểm tra và sửa chữa xi lanh, thay phớt nếu cần

Kết luận

Hệ thống thủy lực là giải pháp truyền động hiệu quả, ứng dụng rộng rãi trong công nghiệp hiện đại. Để hệ thống hoạt động ổn định, việc hiểu rõ cấu tạo, nguyên lý và lựa chọn dầu thủy lực chất lượng là điều không thể thiếu. Với kinh nghiệm cung cấp dầu thủy lực chuẩn ISO cho hàng trăm doanh nghiệp, DSP VINA cam kết mang đến giải pháp tối ưu cho hiệu suất và độ bền hệ thống. Liên hệ ngay để được tư vấn chi tiết.
